Канатные шкивы

Конструкция и функция канатных шкивов в напольных подъемных установках

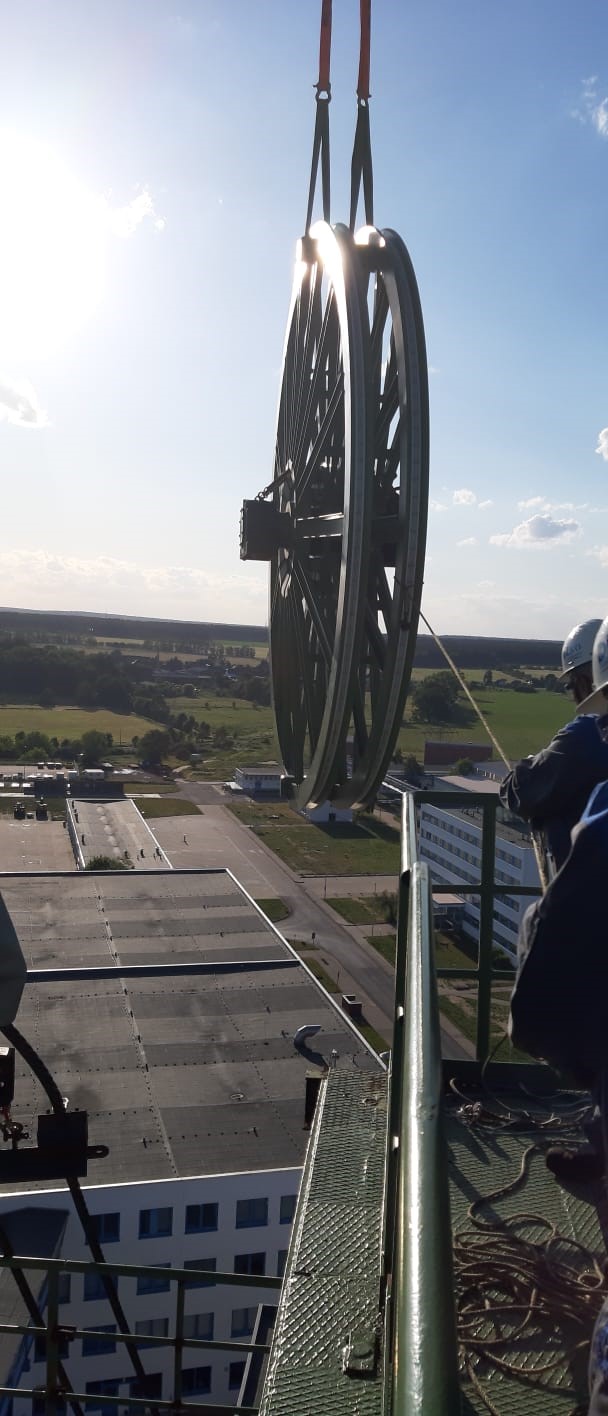

В напольных подъемных установках подъемная машина устанавливается на уровне земли в отдельном здании и находится на некотором расстоянии от копра. Отклонение подъемного каната осуществляется с помощью канатных шкивов, установленных в копре.

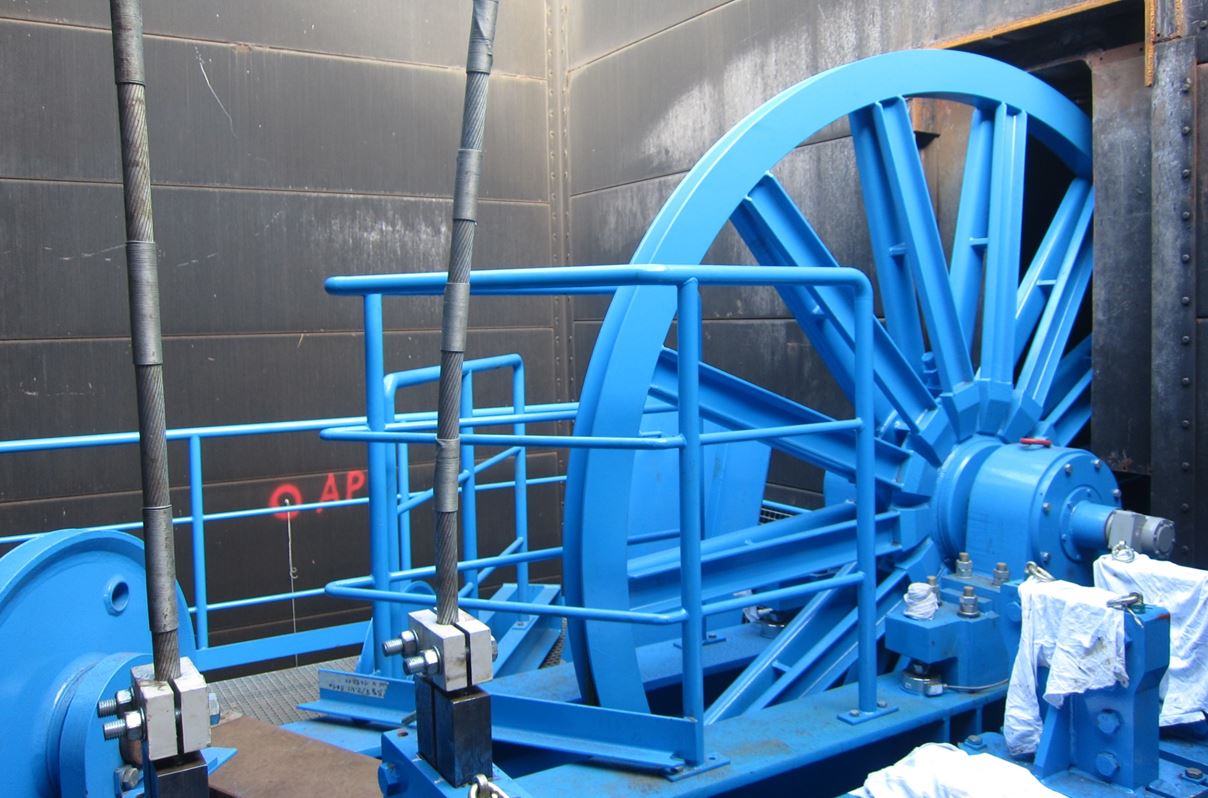

Эти канатные шкивы служат для изменения направления или отклонения канатов между подъемной машиной и подъемными сосудами. В стандартном исполнении канатный шкив жестко соединен с осью, которая крепится к конструкции копра через внешние подшипники качения.
В много­канатных канатно-фрикционных подъемных установках применяются несколько параллельно расположенных канатных шкивов, называемых холостыми шкивами. Помимо классической конструкции с вынесенными наружу канатными шкивами, компания OLKO предлагает также внутренние варианты. В этом исполнении каждый канатный шкив установлен на собственном подшипниковом узле и вращается независимо на неподвижной оси.
Канавка шкива оснащена сегментированной пластиковой накладкой, которую можно заменить при достижении предельного износа без необходимости снимать канат.
